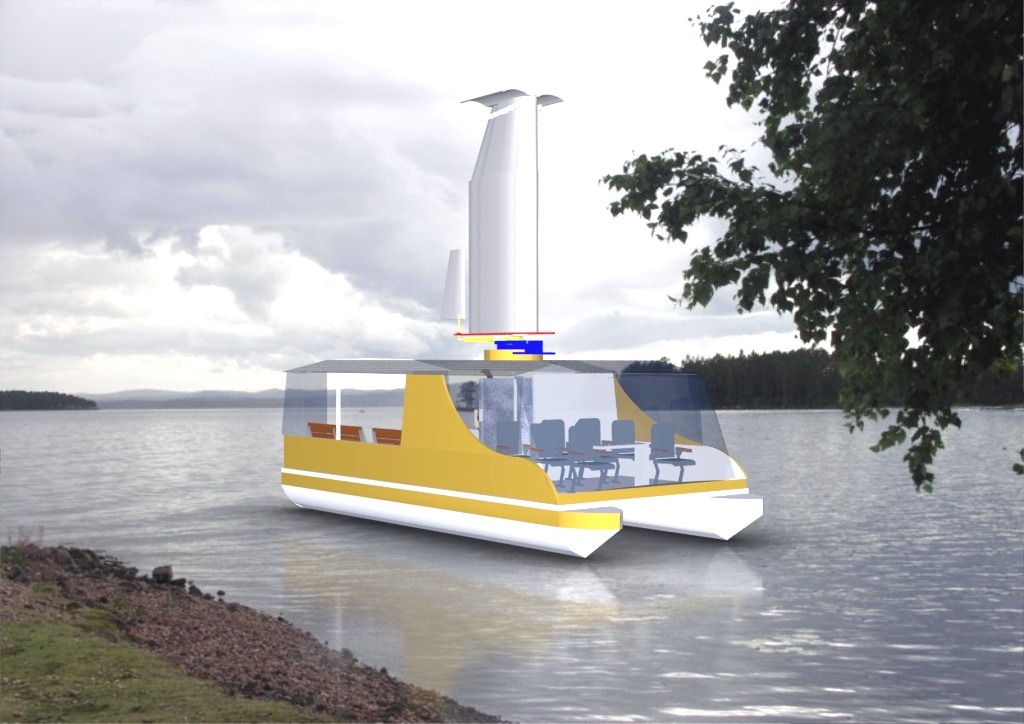

Staffansgården, ideell förening i Delsbo har nu fått en offert på en 8 meters segel-motorkatamaran med solceller, batterier och elmotorer från oss. Båten är inglasad för lång säsong och rullstolsvänlig med ett helt plant, stort golv. Båten kallas Staffansbåten. Hudiksvalls Kommun och Iggesunds Sociala Fond har redan beviljat pengar under förutsättning att övrig finansiering ordnas. Man behöver även ha hjälp av lokala sponsorer. Båten ska användas i egen verksamhet med turer ska även kunna göras med gäster och då blir Staffansgården bybor värdar. Båten kommer att stationeras i Friggesund alternativt Delsbo.






För mer högupplöst bild, klicka här!



Bygget just nu:

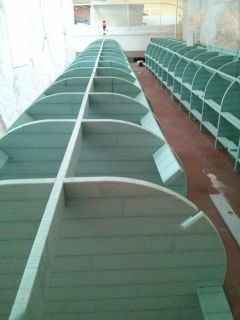

15 januari 2015: Båda skroven är nu ihopmonterade med vattenskurn skott och längsgående "stringers". vattenskärningen har gjorts av Thunman Tools AB i Hudiksvall.







Specifikationer Staffansbåten:



Funktion för alla.

Båtens funktion och detaljer utformas i dialog med beställaren och utifrån de kunskaper som finns i Svenskt Marintekniskt Forums projekt www.allaboard.se. När det gäller utrymme och mått på det toalettutrymme som finns ombord gäller aktuell byggnorm. Ramp för ombordstigning möjliggör att rullstol kan komma ombord. Hela golvet i båten är platt och styrplatsen kan användas av en person i rullstol. Bord och stolar kan användas flexibelt.









Data och utrustning:

Längd 8,4 m
Bredd: 3,8 m
Höjd utan vingsegel: 2,7 m
Höjd med vingsegel: 7,9m (Segelvingen är fällbar för färd under Norrbobron.)

Antal passagerare: 10 st. Max 12 st.
Formell behörighet för att få framföras: ingen för egen verksamhet och ej betalande passagerare. För betalande passagerare krävs minst Sjöbefäl klass 8.

Båtklass: insjö, skyddat vatten

Motorer: 2 st permanentmagnetiserade elmotorer på totalt 20 ekvivalent-diesel-hästkrafter. Fabrikat Green Star Marine modell 20D. Se länk här: http://greenstarmarine.se/greenstar-20d/

I elmotorsystemet ingår:

GreenStar 20D motor
2x Motorfäste, komplett isolerad och flexibelt upphängd
2x SpeedShift, motorreglage och regulator
2x Axelkoppling
2x Propelleraxel, l=1,5 m, Ø=25 mm
2x Tvåbladig foldingpropeller från GreenStar
2x GreenStar offeranod, beväxningshämmande med lång livslängd
Demonteringsverktyg för foldingpropeller
2x Axeltätning komplett med RF slangklämmor, oljefri
2x Axellager, lågfriktionslager, Øy=38 mm, Øi=25 mm, l=40 mm
Kablage till drivsystemet, 50 mm2 högkvalitativ förtennad kabel
Eltankmätare, med bland annat "% kvar" och "Time to go"
Landströmspaket med 25m kabel och central
4 st batteriladdare på 12V, 25A

Batteribank: 8 st ADM batterier 12 volt på vardera 100 Ah, alltså totalt 800 Amperetimmar. Räcker till ca 6 timmars gång i 3 knop när det är vindstilla.

Solceller placerade på taket som ger totalt ca 1800 W vid full belysning.



Styrning: hydralisk rattstyrning till två roder.

Vingsegel: DellenCats egentillverkade vingsegel "Dellenwing" med ett automatiskt styrsystem konstruerat av Peter Worsley. Vingen ställer själv in sej med optimal vinkel och kraften regleras med ett reglage vid manöverplats med steglösa lägen för "framåt", "neutral" och "back". När man vill att båten ska ligga stilla (vid fiske, ankring eller lämnad vid bryggan) ställer man bara in reglaget i "neutral". Vingen tas aldrig ner men kan vinklas ner för passage under broar.

Instrument: Raymarine DRAGONFLY 5,7" Plotter/Ekolod inklusive karta, eller motsvarande.










Säkerhet:
1 st livboj, 12 st flytvästar (uppblåsbar räddningsväst BALTIC WINNER 165 eller liknande.)

2 st fristående brandsläckare
2 st brand och rökvarnare
2 st motorrumfläkt
1 st 4 takts bensinelverk 2 kW som reserv. Väger 26 kg och har 15 liters tank.


Överbyggnad: stora glasytor av Lexan Margard som är en glasklar polykarbonat med hård ytbeläggning som ger kraftigt förbättrad reptålighet, klotterresistens, smutsavvisande egenskaper, UV-beständighet mm.

Stora öppningsbara fönster bak för att kunna fiska.

Vatten och avlopp:
Vattentank

Rostfri diskho med vattenkran

Tvättställ med vattenkran i toautrymme

Spolbar vattentoalett med elpump

Septittank 110 liter med uttag för sugtömning från land

Vattentank 32 liter

Komfort: Lågenergi värmepump för kylning och värme, Dometic B1100S – Aircooler, eller liknande, med värmedrift.
I hela golvet finns vattenburen golvvärme inbyggd och värmen kan komma från landström till

den lilla elpannan med cirkulationspump som finns inbyggd.

Båtkonstruktion och material.

Båtmodellen är katamaran, dvs två längsgående skrov, pontoner, med en platta mellan. Pontonerna är byggda av glasfiber och epoxy och är fyllda med ett högkvalitativ polyuretanskum med slutna celler och ingjuten armering bestående av ribbor av miljövänligt modifierat trä. Hela pontonerna är fyllda med polyuretanskum med slutna celler utom utrymmen där motorer, batterier och tankar finns. Konstruktionen gör båten mycket stadig och mängden flytmaterial gör den osänkbar. Flytförmågan är ca 5000 kg utöver sin egen vikt.

Överbyggnaden består av en stomme av limträbalkar, glasfiber och epoxy och hålrum fyllda med högkvalitativt polyuretanskum. Glasytorna består av 6 mm Lexan Margard reptåligt polykarbonat plastglas utom de mindre glasytorna som ska värmeböjas som består av standard polykarbonat plastglas.
